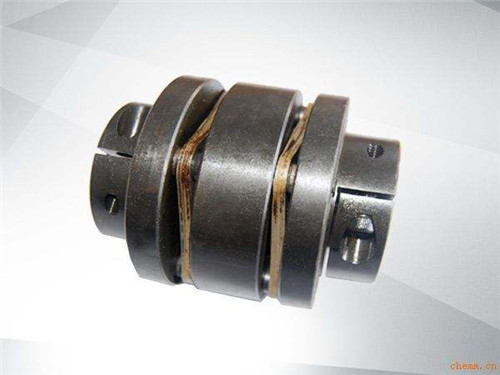

联轴器联接型式

       初选联轴器类型.根据核算转矩Tc,从标准系列中可选定相近似的公称转矩Tn,选型时应满意Tn≥Tc.初步选定联轴器类型,从标准中可查得联轴器的许用转速[n]和径向标准D、轴向标准L0,就满意联轴器转速n≤[n].根据轴径调整类型.初步选定的联轴器联接标准,即轴孔直径d和轴孔长度L,应契合主、从动端轴径的要求,不然还要根据轴径d调整联轴器的规格.主、从动端轴径不相同是一般现象,当转矩、转速相同,主、从动端轴径不相同时,应按大轴径选择联轴器类型.新规划的传动系统中,应选择契合GB/T3852中规则的七种轴孔型式,推荐选用J1型轴孔型式,以进步通用性和互换性,轴孔长度按联轴器产品标准的规则.

       选择联接型式.联轴器联接型式的选择取决于主、从动端于轴的联接型式,一般选用键联接,为统一键联接型式及代号,在GB/T3852中规则了七种键槽型式,四种无键联接,用得较多的是A型键.联轴器选型时选用标准联轴器,标准联轴器现已许多品种,许多类型,现已底子满意用户的央求.规划人员在选择联轴器时要应在现已制定为标准、机械行业标准以及获的联轴器中选择,只要在现有标准联轴器和联轴器不能满意规划需求时才需自个规划联轴器.选择类型、型式：了解联轴器在传动系统中的概括功用,从传动系统总体规划思考,根据原动机品种和作业载荷品种、作业转速、传动精度、两轴偏移状况、温度、湿度、作业环境等概括要素选择联轴器的品种.

       转矩核算：传动系统中动力机的功率应大于工件机所需功率.根据动力机的功率和转速可核算与动力机相联接的高速端的理论短矩;根据工况系数K及其他有关系数,可核算联轴器的核算转矩 .初选类型：根据核算转矩,从标准系列中可选定相近似的公称转矩.初步选定联轴器类型(标准),从标准中可查得联轴器的许用转速和径向标准、轴向标准,就满意联轴器转速.调整类型：初步选定的联轴器联接标准,即轴孔直径和轴孔长度,应契合主、从动端轴径的央求,不然还要根据轴径调整联轴器的标准.主、从动端轴径不相同是一般现象,当转矩、转速相同,主、从动端轴径不相同时,应按大轴径选择联轴器类型.选择联接型式：联轴器联接型式的选择取决于主、从动端于轴的联接型式,一般选用键联接,为统一键联接型式及代号,在GB/T3852中规则了七种键槽型式,四种无键联接,用得较多的是A型键.
