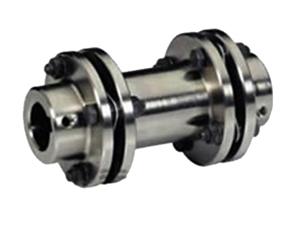

膜片联轴器的构成及运用规划

        膜片联轴器至少由一个膜片和两个轴套构成。膜片被用销钉紧固在轴套上一般不会松动或许许引起膜片和轴套之间的反冲。有一些制作商供应两个膜片的，也有供应三个膜片的，当地有一个或许许两个刚性元件，独自再连在轴套上。膜片联轴器这种特性有点像波纹管联轴器，理论喜联轴器传递扭矩的方法都差不多。膜片本身很薄，因为当相对于于位移荷载产生时它很困难弯曲，因而可以接受高达15度的恰恰向，一同在伺服系统中产生较低的轴承负荷。膜片联轴器长运用于伺服系统中，膜片占有很好的扭矩刚性，但稍逊于波纹管联轴器。另一方面，膜片联轴器精巧，如果在运用中误用或许许没有拆开则很困难损坏。因为恰恰向在联轴器的正常工作的接受规划之内差错常的。依据轴径安排类型：开端选定的轴承联轴器联接标准，即轴孔直径d和轴孔长度L，应契合主、从动端轴径的要求，不然还要依据轴径安排联轴器的标准。主、从动端轴径不相同是正常现象，当转矩、转速相同，主、从动端轴径不相一同，应按大轴径选择联轴器类型。新规划的传动系统中，应选择契合GBT3852中规矩的七种轴孔型式，举荐运用J1型轴孔型式，以行进通用性和互换性，轴孔长度按i轴承联轴器合格标准的规矩。

       运用规划：膜片联轴器广泛用于不一样品种设备机器的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压设备、石油设备、印刷设备、纺织设备、化工设备、矿山设备、冶金设备、飞行（直升飞机）、舰艇高速动力传动系统、蒸气机、活塞式动力设备传动系统、履带式车辆，以及掀动力设备组高速、大功率设备传动系统，经动平衡后运用于高速传动轴系已比较广泛。膜片联轴器与齿式联轴器比较，没有相对滑动，不需要光滑、密封，无噪声，底子不必修补，制作较便当，可部分替代齿式联轴器。膜片联轴器在上工业使用已很广泛,在实践使用中一般选用接中心轴型，以行进两轴线偏移补偿功用。
