万向联轴器特征及​作业原理

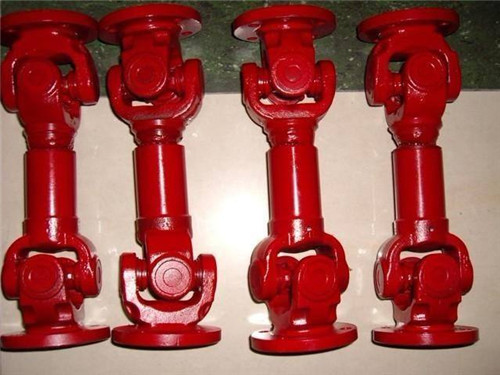

      万向联轴器适用于轧钢机、穿孔机、矫直机、破碎机和船只驱动等机械运用，是运用广泛的万向轴产品系列。其法兰直径为160-620mm，传递额定转矩规划，轴线折角为15°。结构特征：万向联轴器运用其安排的特征，使两轴不在同一轴线，存在轴线夹角的情况下能完毕所联接的两轴连续反转，并地传递转矩和运动。中型万向联轴器的特征是：结构紧凑，传动扭矩大，运用寿数长，可在恶劣的作业条件下长时间运用。四维通用节点的特征:高改动刚度和灵敏度。零反转空位。弹性十字滑动快，补偿大径向、方向、轴向偏移的结构简略，抵御油腐蚀和电绝缘。定位螺丝固定。铝合金资料为了万向联轴器的运用寿数，每次拆开时将十字轴180度以使十字轴轴颈替换运用。万向联轴器的一同特征是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。坚硬刚性万向节，万向节改动方向无显着弹性万向节分为不等速接头、准等速接头、等速接头。不等速万向节。

       假定关节联接的两个轴角度大于零，则运动以在输出轴和输入轴之间改变的瞬时角速度比传递，可是均匀角速度持平的关节。十字轴式刚性万向节由万向节叉、十字轴、滚针轴承、油封、套简、轴承盖等件组成。作业原理是：一个转叉经过十字轴驱动另一个叉滚动，但也可以在任何方向的十字轴中心。旋转中的滚针轴承的滚针可以自转减轻。万向联轴器划圆摇摆解决方案如下：检查万向联轴器轴管是否有磕碰凹陷，平衡片是否丢掉。平衡片的丢掉需要在原焊点位置重新焊接相同的平衡片。假定万向联轴器轴管有显着凹陷使万向联轴器本身失去平衡，应将花键轴和万向联轴器叉在车床上切下，轴管中插一根比轴管内径细的轴，在凹陷处垫上型锤敲击修改。然后将切下的花键轴和万向轴叉焊会原位。
