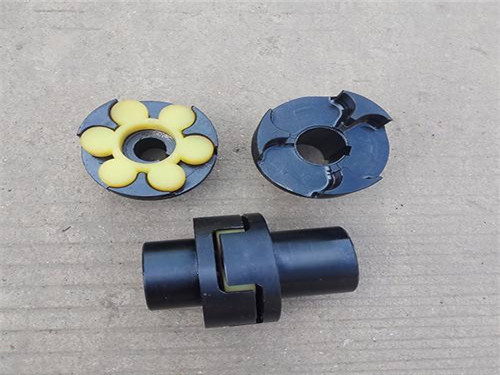

梅花联轴器类型

        梅花联轴器主要有两种类型，一种是传统的直爪型的，另一种是曲面（内凹）爪型的零空位联轴器。传统的直爪型梅花联轴器不合适用在精度很高的伺服传动运用中。零空位爪型梅花联轴器是在直爪型的基础上演化而来的，但不同的是其规划能合适伺服系统的运用，常用于联接伺服电机、步进电机和滚珠丝杆。曲面是为了削减弹性梅花间隔体的变形和绑缚高速作业时向心力对它的影响。零空位爪型联轴器由两个金属轴套（一般选用铝合金材料，也可以供应不锈钢材料）和一个梅花弹性间隔体结合而成。梅花弹性间隔体有多个叶片分支，像滑块联轴器相同，它也是通过压挤来使梅花弹性间隔体和两端的轴套符合，并以此_了其零空位功用。与滑块联轴器不同的是，梅花联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。在运用零空位爪型联轴器时，运用者要注意不能_过生产商给出的弹性元件的接受才调（零空位的前提下），不然梅花弹性间隔体将会被压扁变形失掉弹性，预加负荷消失，导致失掉零空位的功用，还可能在发生严峻的问题后运用者才会发现。

         梅花瓣的横截面一般为圆形，这样能前进载荷在作业面上分布的均匀性，能传递较大的转矩，但弹性稍有下降。亦可制成矩形或扇形。联轴器作业时，梅花瓣受揉捏，只需对折梅花瓣承载作业。梅花形弹性件一般选用聚酯型聚氨酯（硬度代号a），或铸造型尼龙（硬度代号b），前者承载才调低于后者。半联轴器及法兰联接材料为45钢或ZG70-500，在化工行业，为了，常用本酚醛树脂制造半联轴器,梅花形弹性联轴器的结构简略，零件数少，径向规范小，无需润滑；弹性元件受压承载才调较高。除双法兰型梅花形弹性联轴器外，替换易损件梅花形弹性件时，均需轴向移动半联轴器。通过凸爪与弹性环之间的揉捏传递动力，通过弹性环的弹性变形补偿两轴相对偏移，结束减振缓冲。这种联轴器已规范化，GB/T5272-2002拟定的五种结构方法：LM形（底子型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-I型（分体式制动轮型）和LNZ-II（整全式制动轮型）。每种方法均有14个规范，它们适用的轴孔直径d=12-160mm，轴孔长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-15300r.min。
