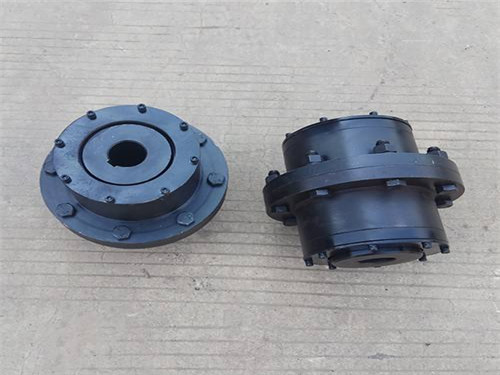

鼓形齿式联轴器(JB/T 8845.3-2001)归于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧空位较一般齿轮大,鼓形齿联轴器可容许较大的角位移(相对于直齿联轴器),可改进齿的接触条件,行进传递转矩的才调,延伸使用寿命。有角位移时沿齿宽的接触情况。具有径向、轴向和角向等 轴线差错补偿才调,具有结构紧凑、回转半径小、承载才调大、传动、噪声低及修补周期长等利益,特别适用于低速重载工况,如冶金、矿山、起重运送等行 业、也适用于石油、化工、通用机械等各类机械的轴系传动。
鼓形齿式联轴器 对鼓度曲线有何要求?非共轭齿面的鼓形齿面是由不同端截面逐渐变位相叠而成,其变位量与轴向坐标构成的虚线叫鼓度曲线,鼓度曲线是鼓形齿式联轴器的一项重要几何参数。鼓度曲线多为一段圆弧,也有用三段圆弧的,这些圆称为鼓度圆,在圆弧鼓度曲线中,有鼓度圆中心在齿轮轴线上的,有不在轴线上的;有鼓度圆中心与齿面球面中心重合的,也有不重合的,一般规划是都以经历为主,总的来说,天硕鼓形齿式联轴器应抵达以下要求:在轴间倾角处于很大时不出现棱边接触现象;轮齿会合载荷越小越好,而齿面曲率与鼓度圆周率成正比,因此鼓度圆半径尽或许大。鼓度曲线曲率半径与内齿单侧减薄量成正比,因此鼓度圆半径应尽或许大。鼓度曲线曲率半径与内齿单侧减薄量成正比,即它与齿的啮合空位有关,减薄量短少或许会构成干与,减薄量过大会削弱齿的强度,且会侧隙很大。
